使用仪表板
仪表板（Dashboard）是 NeoMind 的核心可视化界面。你把各种组件拖拽到画布上，绑定设备数据源，即可实时观察遥测数据、AI 推理结果与设备状态。
总览
一个典型的事业部仪表板长这样——数值卡片、趋势曲线、实时图像流与 Agent 执行监控同屏（下文全部截图均来自这套真实演示数据）：
每个仪表板是一个响应式网格，可承载多个组件：
- 实时更新：通过 WebSocket / SSE 推送，数据变化秒级反映到组件
- 响应式布局：桌面端拖拽编辑；移动端自动堆叠为单列
- 可分享：生成带过期时间的公开链接，免登录查看
- 多实例：在侧边栏注册并一键切换多个 NeoMind 后端实例
创建仪表板
- 点击左侧导航栏的 可视化仪表板（Visual Dashboard） 图标进入仪表板列表

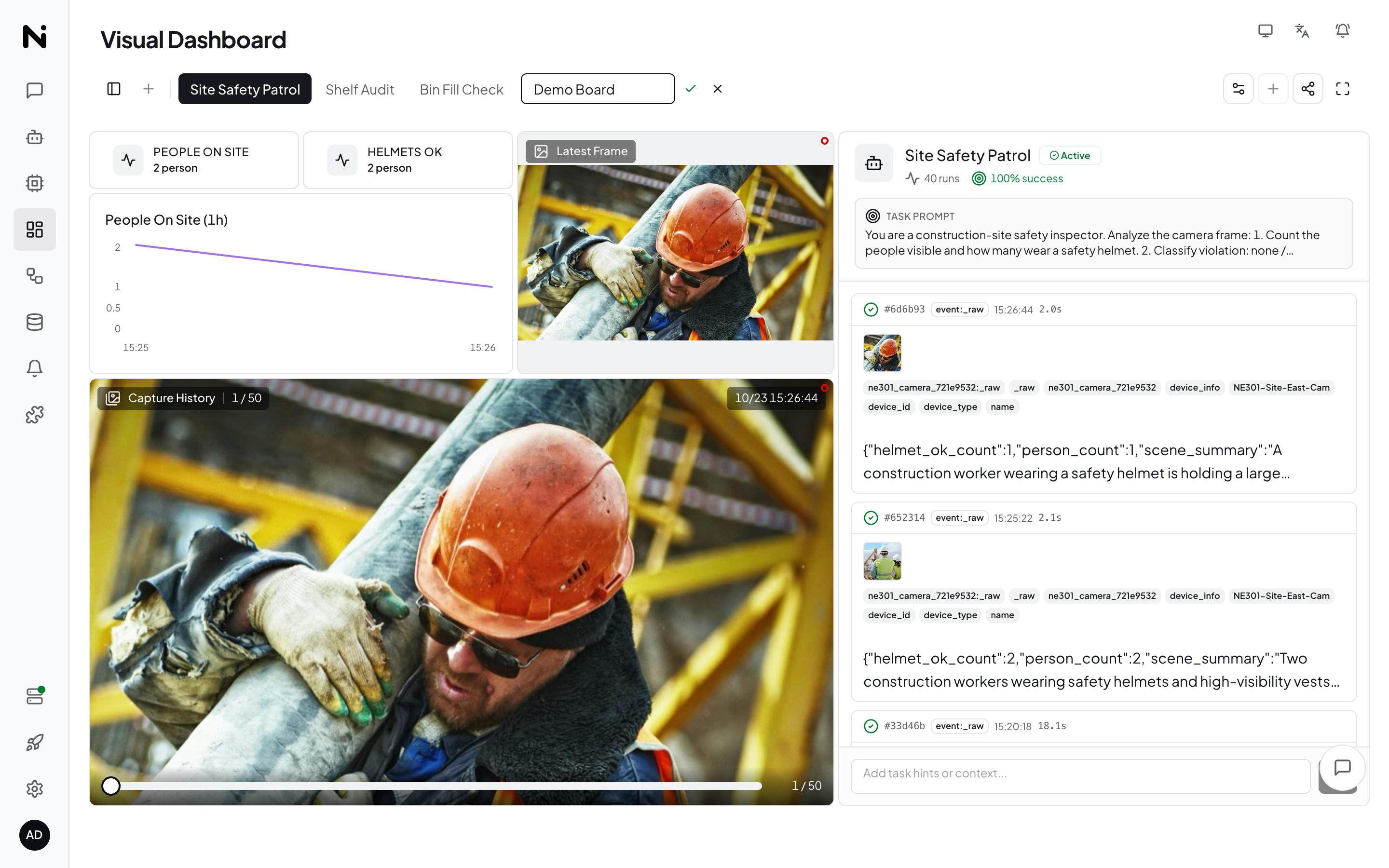

- 在左侧栏的 New Dashboard 区域，于内联名称输入框中输入名称（仅名称，无单独的描述字段），按 Enter 或点击创建按钮确认
- 新仪表板自动进入编辑模式，此时画布为空
没有任何仪表板时的空画布页面还提 供两个快捷入口：Create Dashboard（一键创建默认看板）与 Ask AI（用自然语言让 AI 代为搭建）。
仪表板列表页会展示所有已创建的仪表板，点击名称即可进入查看：
查看模式 vs 编辑模式
仪表板有两种模式，通过工具栏左侧的 齿轮/✓ 图标 切换：
| 模式 | 说明 | 图标 |
|---|---|---|
| 查看模式（默认） | 锁定布局，仅展示实时数据。普通用户和分享链接访客看到的就是这个模式 | 齿轮图标（Settings2） |
| 编辑模式 | 可拖拽组件位置与大小、添加/删除组件、修改配置。网格支持磁吸对齐 | ✓ 图标（Check） |

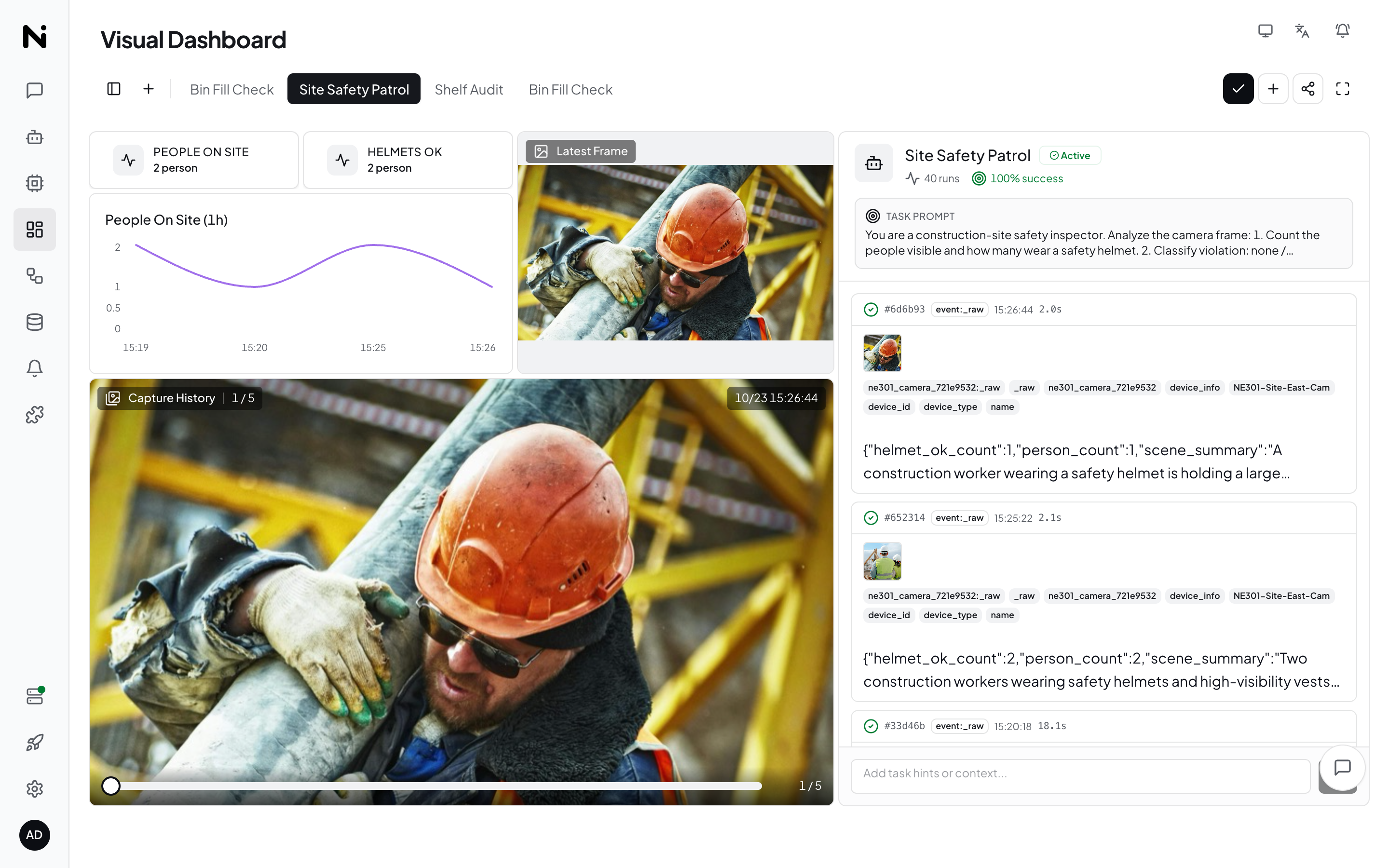

空仪表板在查看模式下会提示「进入编辑模式，添加你的第一个组件」。点击齿轮图标进入编辑模式后，会出现 Add Component（添加组件） 按钮。
添加组件
组件库

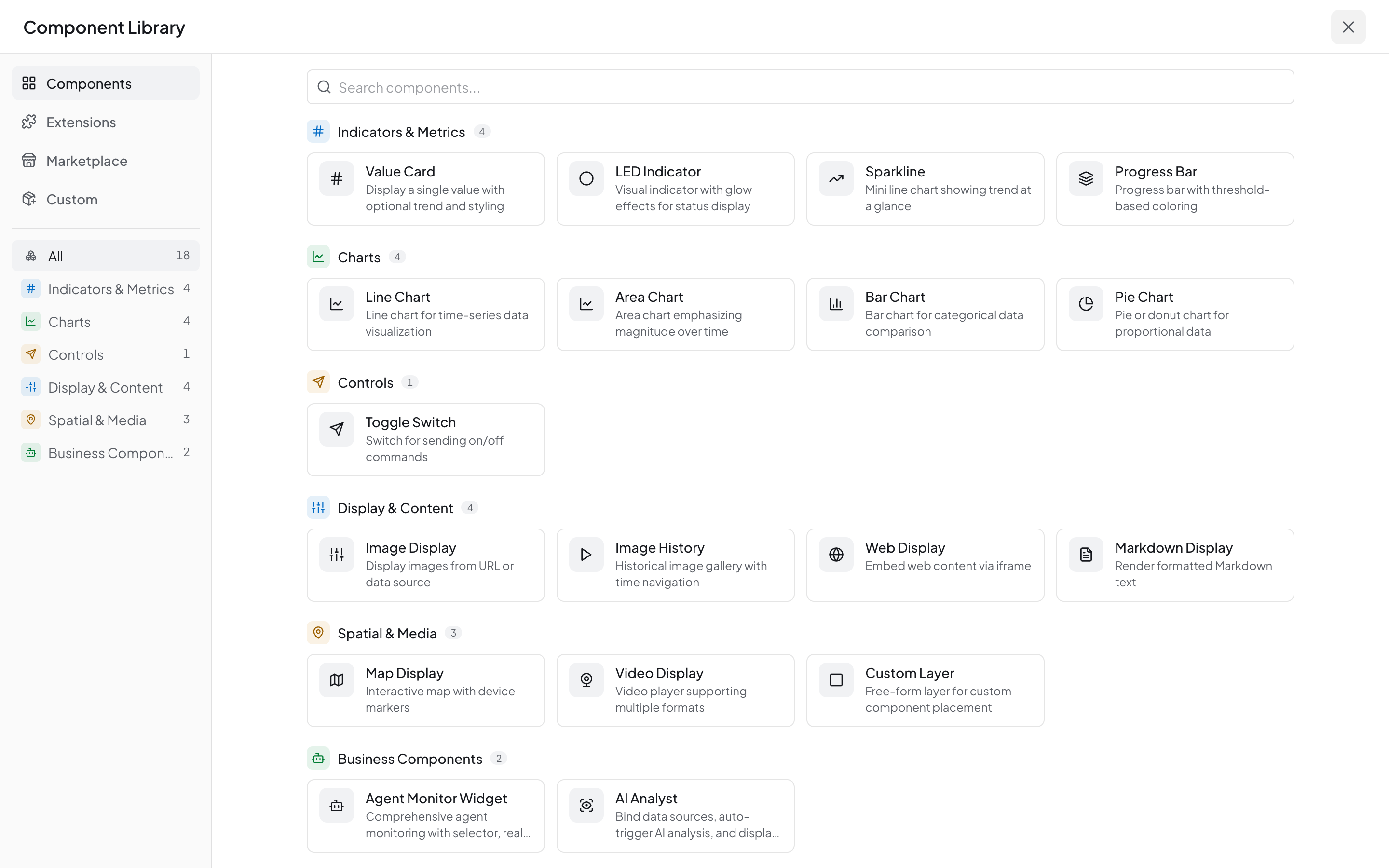

在编辑模式下点击 Add Component，打开组件库面板。面板分四个页签：
| 页签 | 内容 |
|---|---|
| Components（组件） | 平台内置组件，按类别分组（见下） |
| Extensions（扩展） | 已安装扩展附带的仪表板组件（如视频流播放、检测画面），完整扩展目录见 扩展管理 |
| Marketplace（市场） | 从社区组件仓库在线安装 |
| Custom（自定义） | 导入你自己开发的 ZIP 组件包或服务器路径组件 |
内置组件按类别分组：
指标与指示器（Indicators）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Value Card（数值卡） | 大字号展示单个数值，支持单位、阈值变色 | 温度、湿度、计数器 |
| LED Indicator（LED 指示灯） | 开/关状态指示灯 | 设备在线状态、阀门开关 |
| Sparkline（迷你折线图） | 小型趋势线，嵌入紧凑布局 | 实时趋势预览 |
| Progress Bar（进度条） | 水平/垂直进度条 | CPU 占用、存储使用率 |
图表（Charts）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Line Chart（折线图） | 时序数据折线趋势 | 温度历史曲线、流量趋势 |
| Area Chart（面积图） | 带填充的时序图 | 累积量、库存水位 |
| Bar Chart（柱状图） | 离散数据对比 | 各产线产量、周统计 |
| Pie Chart（饼图） | 占比分布 | 设备类型分布、告警分类 |
控件（Controls）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Command Button（指令按钮） | 弹出指令表单对话框，向设备或扩展发送指令 | 远程开关、参数下发 |
业务组件（Business Components）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Agent Monitor Widget（Agent 监控） | Agent 选择器、实时状态、统计与执行历史 | 巡检 Agent 监控 |
| AI Analyst（AI 分析师） | 对图像、指标、数据源做时间线式 AI 分析 | 数据解读、异常归因 |
展示与内容（Display & Content）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Image Display（图像展示） | 显示最新一帧图像 + AI 标注框 | YOLO 检测结果、抓拍画面 |
| Image History（图像历史） | 按时间浏览历史图像 | 安防回放、事件追溯 |
| Web Display（网页嵌入） | iframe 嵌入外部网页 | 第三方监控面板、文档 |
| Markdown Display（Markdown 文本） | 富文本说明 | 仪表板标题说明、操作指南 |
空间与媒体（Spatial & Media）
| 组件 | 用途 | 典型场景 |
|---|---|---|
| Map Display （地图） | GPS 坐标标注 + 轨迹 | 车辆定位、资产分布 |
| Video Display（视频流） | RTSP / RTMP / HLS 实时视频流 | NE301/NE101 实时画面 |
| Custom Layer（自定义图层） | 社区或自研组件 | 任意扩展 |
除了内置组件，还可以通过 Marketplace 标签页从社区市场安装更多组件。
配置组件
从组件库点击一个组件类型后，它会添加到画布上，同时弹出配置面板。核心配置项：
① 数据源绑定（Data Source）
每个组件需要绑定一个数据源才能显示数据。数据取自当前连接的 NeoMind 实例；在配置面板中选择：
| 选择项 | 说明 |
|---|---|
| Device（设备） | 选择要展示哪个设备的数据 |
| Metric（指标） | 选择具体指标（如 temperature、humidity） |
选择后系统自动生成 DataSourceId，格式为 {type}:{id}:{field}：
| 类型 | 示例 | 含义 |
|---|---|---|
device | device:esp32-01:temperature | 设备的某个指标 |
extension | extension:weather-forecast:temperature | 扩展提供的指标 |
transform | transform:tf-01:avg_temp | 转换派生指标 |
DataSourceId 自动生成，无需手写。
② 显示选项
根据组件类型不同，可配置：
- 标题/单位：组件上方显示的名称和数据单位
- 颜色/阈值：数值超过阈值时变色（如温度 > 30°C 变红）
- 时间范围：图表类组件可选预设时间窗（最近 5 分钟 ~ 24 小时、今天 / 昨天 / 本周）或自定义
- 刷新间隔：数据拉取频率（实时推送不受此限制）
③ 布局调整
- 拖拽：按住组件拖动到目标位置，网格自动对齐
- 缩放：拖拽组件右下角调整大小
- 删除：选中组件后按删除键或点配置面板中的删除按钮
实时数据流
NeoMind 通过 WebSocket / SSE 把设备数据推送到前端：
- 设备发布 MQTT 数据 → 后端事件总线 → 前端订阅的组件刷新
- 端到端延迟通常 < 1 秒（同机房）
- 离线时前端自动重连，重连后补齐最近数据
历史数据查询见组件的「时间范围」配置（最近 1 小时 / 24 小时 / 自定义等多种预设）。
数据浏览（Data Explorer）
Data Explorer 页面用于集中浏览平台上的所有数据源——设备指标、扩展指标、转换派生指标一网打尽，也是 数据推送 的管理入口（Push 标签）。
点击任意数据源进入全屏详情视图：
- 左栏（当前状态） — 数值卡片与元信息；数值型指标附带 min / max / avg 统计网格
- 右栏（历史） — 趋势图（数值型指标）+ 分页历史表格
历史表格采用服务端分页——再久远的数据也能翻页查询，不再受前端缓存条数限制；趋势图默认展示最新 500 个点，截断时会有提示。字符串 / 布尔 / 图像类指标没有趋势图，仅展示表格。
分享仪表板
可将仪表板生成公开链接分享给未登录用户：

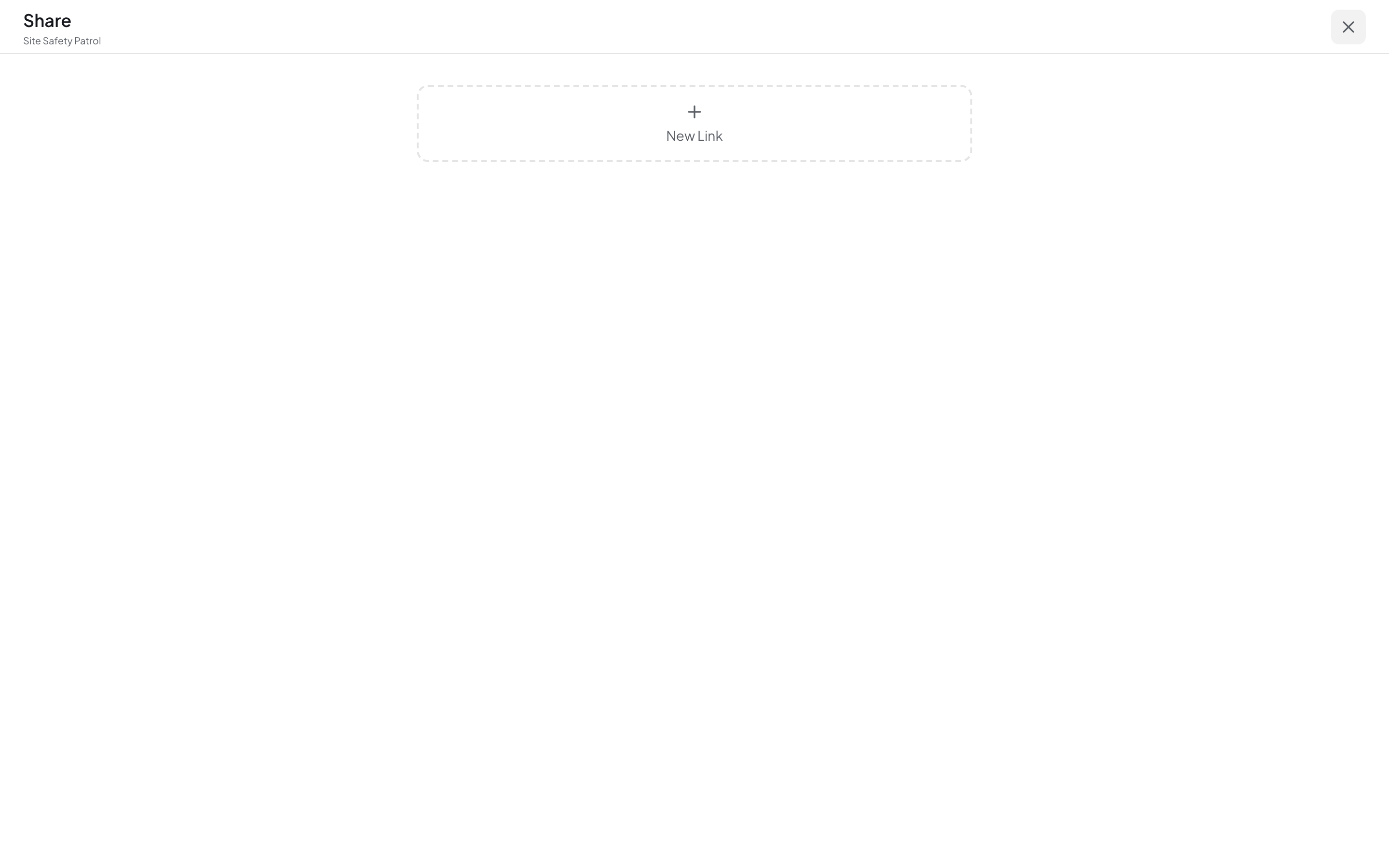

- 在仪表板工具栏点击 Share（分享） 图标
- 点击 New Link（新建链接） 生成新链接
- 设置过期时间（1 小时 / 24 小时 / 3 天 / 7 天 / 30 天 / 永不过期）
- 复制生成的链接（形如
https://your-host/share/<token>） - 访问者无需账号即可查看（只读）
分享对话框可勾选交互模式——访问者除了看， 还能操作你暴露的设备控制按钮（如下达指令），但始终无法编辑仪表板配置。
分享链接不暴露 API Key 或其他仪表板；除交互模式中显式开放的设备控制按钮外，访问者只能看到该仪表板的只读视图。过期后链接自动失效。

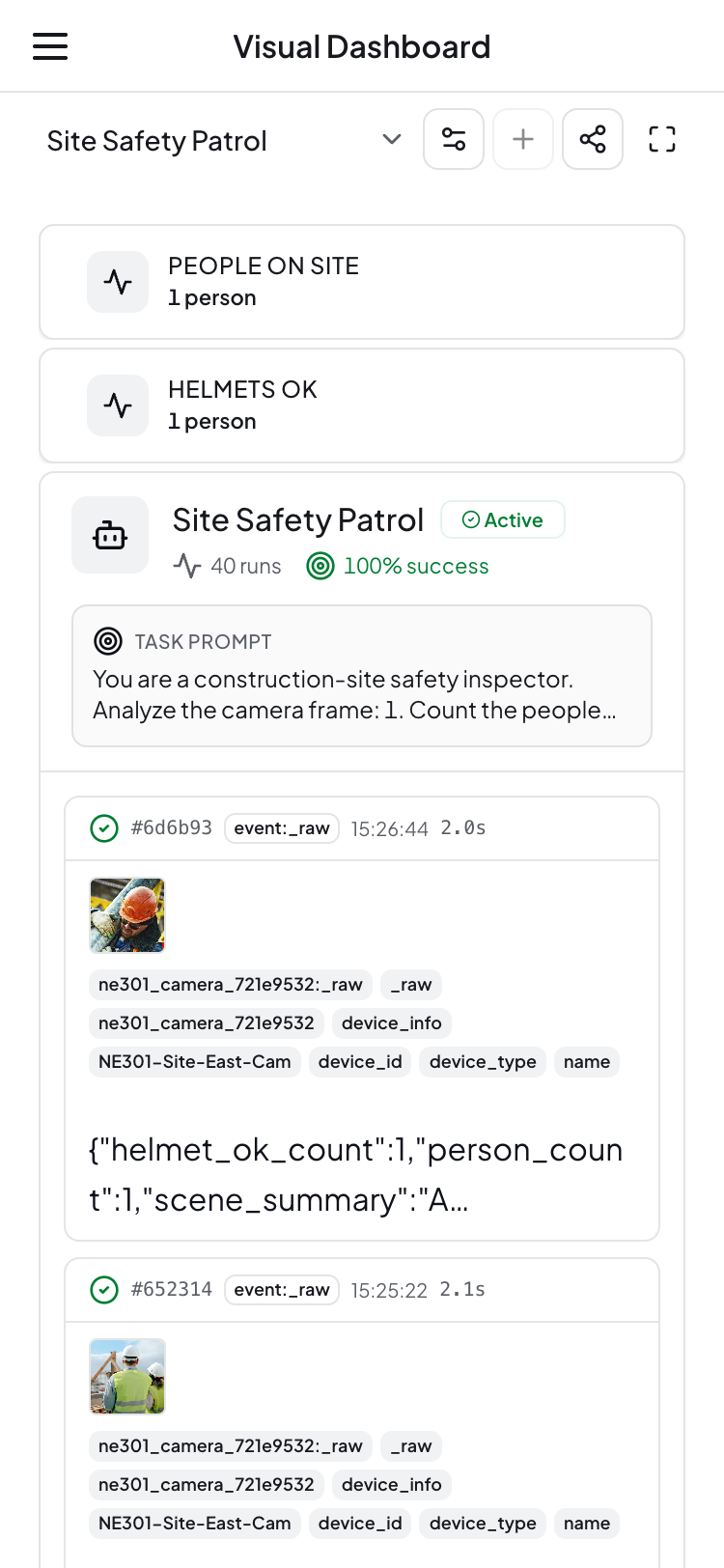

移动端适配
- 响应式断点：< 768px 自动切单列堆叠布局
- 编辑模式：移动端默认禁用拖拽编辑（屏幕过小），建议在桌面端编辑
- 触摸交互：图表支持双指缩放、滑动平移
- 移动 Web：浏览器直接访问
http://your-host:9375即可，无需安装 App
多实例仪表板
如果你管理多个 NeoMind 后端（如厂房的多台边缘服 务器），可在左侧边栏的实例切换器中打开 实例管理（Instances） 注册它们。注册后可一键切换到对应实例——仪表板展示的是当前实例的设备数据。
社区组件与自定义组件
内置组件覆盖了常见的物联网可视化需求。如果需要更多组件，NeoMind 提供两种扩展方式：
方式一：从社区市场安装（Marketplace）

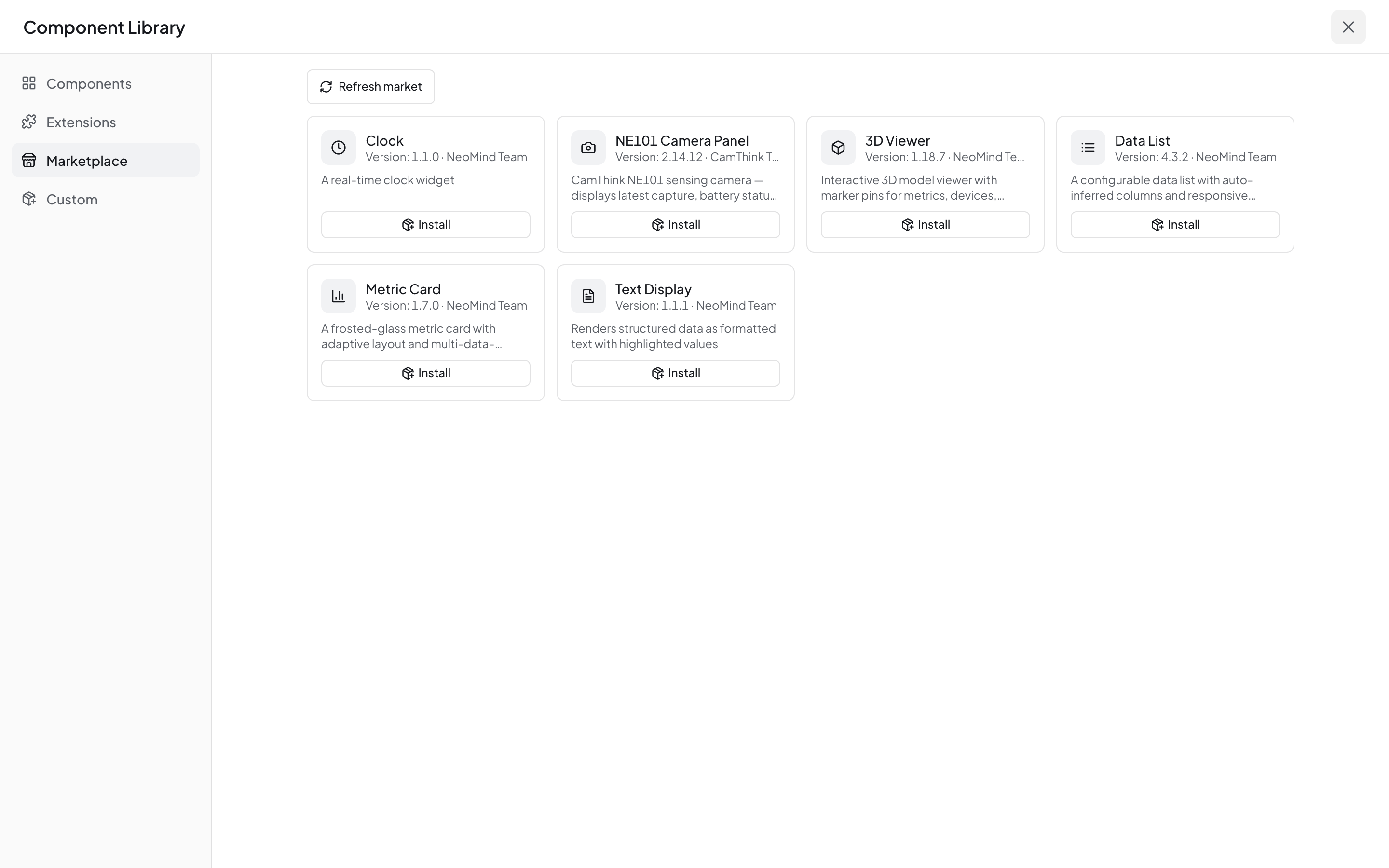

在组件库面板切换到 Marketplace 标签页，可以浏览社区组件市场：
每个组件卡片显示：
| 信息 | 说明 |
|---|---|
| 组件名称 + 图标 | 组件的标识 |
| 版本号 | 如 v1.1.0 |
| 作者 | 如 NeoMind Team、CamThink Team |
| 描述 | 组件功能简介 |
| Install / Uninstall | 一键安装或卸载 |
点击 Install 即可安装，安装后组件出现在 Marketplace（市场） 分类下，可以像内置组 件一样添加使用。已安装组件的主按钮为 Add Component，卸载通过卡片上的删除图标完成。
市场组件来源于 NeoMind-Dashboard-Components 社区仓库，持续更新中。
方式二：上传 ZIP 包导入

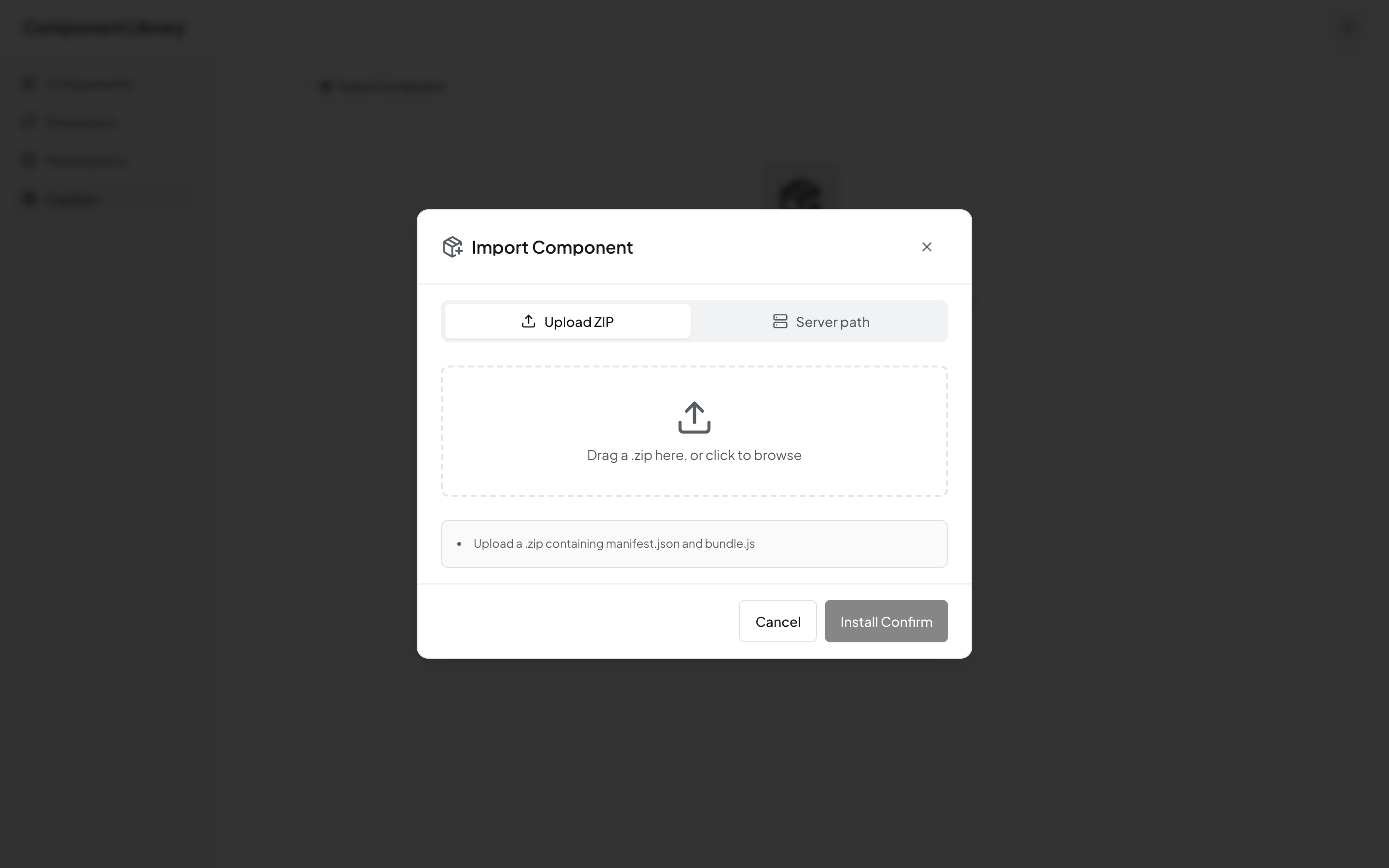

如果你自己开发了组件，或从其他渠道获得了组件包，可以通过 Import Component 功能导入：
- 切换到 Custom 标签页，点击 Import Component 按钮
- 点击上传区域选择
.zip文件（或拖拽文件到上传区）；桌面/服务器部署也可以改用服务器路径导入（切换到 Server path 模式，直接填写组件包在服务器上的路径） - ZIP 包内必须包含
manifest.json（组件元数据）和bundle.js（组件代码） - 点击 Confirm Install 完成安装。导入的自定义组件统一在 Custom 标签页管理（市场安装的组件仍归 Marketplace 管理）
ZIP 包结构详见 开发指南 — Dashboard 组件开发。
CLI 命令沿用历史命名
widget（与界面里的「组件」是同一事物）。也 可以用 CLI 安装：
# 列出市场可用组件
neomind widget market-list
# 安装市场组件
neomind widget market-install <组件ID>
# 从本地 ZIP 安装
neomind widget install /path/to/widget.zip
自研组件
想开发自己的组件？NeoMind 组件本质是一个 ZIP 包（manifest.json + bundle.js），用 React 编写，打包为 IIFE 格式。开发完成后通过 Import Component 上传即可使用。
完整开发流程见 开发指南 — Dashboard 组件开发。
